Darkframe testen met herstelde webcam (CCD werd vervangen)

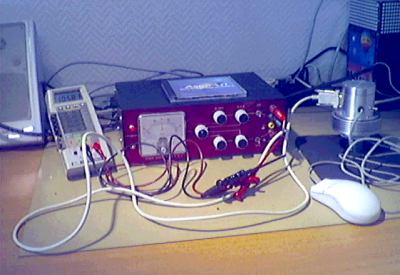

Testopstelling

gebruikte toestellen: gestabiliseerde stroom/spanningsbron + universeel digitaal meettoestel (temperatuur). Rechts in beels staat de volledige omgebouwde webcamera.

Doel van de test:

Darkframes

Pt-100 waarde: 104.23 ohm (ca. 11 °C)

Instellingen Connectix software:
Brightness/Contrast/whithe bal.:
254/252/87

stroom naar Peltier: 0.1 A

Pt-100 waarde: 106.02 (15.5 ° C)

Instelling Connectix software:
Brightness/Contrast/White balance
254/252/87

stroom peltier: 0 A

Pt-100 waarde: 102.55 Ohm (+6°C)

Instellingen Connectix software:
Brightness/Contrast/white bal.:
254/252/87

stroom naar Peltier: 0.3 A

Pt-100 waarde: 100 Ohm (0°C)

Instellingen Connectix software:
Brightness/Contrast/white bal.:
254/252/87

stroom naar Peltier: 0.55 A

Instellingen Connectix software:
Brightness/Contrast/white bal.:
254/252/82

Pt-100 waarde: 98.04 Ohm (-5°C)

stroom naar Peltier: 0.8 A

Instellingen Connectix software:
Brightness/Contrast/white bal.:
254/252/87

Instellingen Connectix software:
Brightness/Contrast/white bal.:
254/252/82

Instellingen Connectix software:
Brightness/Contrast/white bal.:
254/252/80

Pt-100 waarde: 95.6 Ohm (-5°C)

stroom naar peltier: 1.1 A

Instellingen Connectix software:
Brightness/Contrast/white bal.:
254/252/80

Pt-100 waarde: 94.1 Ohm (-14C)

Instellingen Connectix software:
Brightness/Contrast/white bal.:
254/252/77

stroom naar peltier: 1.4 A

Erik Bryssinck - 21 januari 2001

Nagaan van het stroomverbruik van het peltier element

Verloop van de darkframes: reductie van het aantal thermische pixels i.f.v. de temperatuur van de CCD

Verloop white balance i.f.v. de temperatuur van de CCD

a.h.v. de bekomen resultaten zal een optimaal temperatuur werkingsgebied bepaald worden.
