Schetsen van onderdelen camera-behuizing en koeling CCD
Schets van de basiskoelplaat in aluminium waarop het Peltierelement wordt bevestigd. Afmetingen Peltier element zijn: 8mm x 16 mm x 8mm (bxlxh)
Schets van het camerahuis waarin de besiskoelplaat juist past. (rechts achteraan) Op de zitting wordt warmtegeleidende pasta aangebracht.

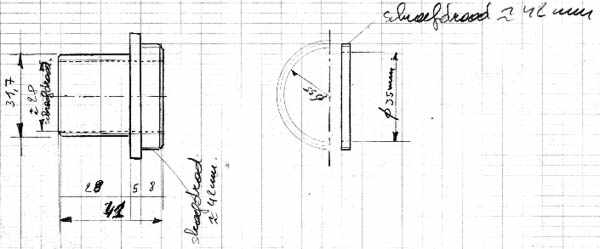

Aan de linkerzijde van het camerahuis wordt M42 schoefdraad gedraaid om de oculairhouder in te schroeven. Tevens kan hierop een T-ring (M42) geschroefd worden om de camera ook op een photo-adaptor te kunnen gebruiken (oculairprojectie). Tevens kan een gewone fot-lens met schroefdraad worden gebruikt.

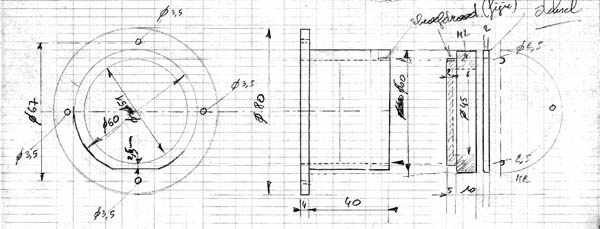

Binnendiameter van het deksel is 1.5 mm kleiner dan de buitendiameter van de basiskoelplaat. Bedoeling hiervan is om via het deksel voldoende druk op de basiskoelplaat te kunnen uitoefenen zodat een goed thermisch kontakt met het camerahuis verzekerd is. Eveneens is de maat van binnendiameter 1 mm groter dan de electronicprint.
Plaat zijde aan onderkant van deksel. Doel hiervan is om een opening te boren gelijk aan de diameter van een nog te bepalen connector voor aansluitingen van temperatuursensor en voeding voor het Peltierelement.
deksel met uitsparing (kamer): In het deksel wordt een uitsparing voorzien waar een droogmiddel wordt geplaatst (silikhagel). Dit droogmiddel is in droge toestand blauw van kleur en wordt rose indien het verzadigd is met water.
Waarom een droogmiddel ? Bij koeling van het Peltierelement zullen wij praktisch altijd onder het dauwpunt van de ingesloten lucht gaan. Gevolg hiervan is dauwvorming en vorming van ijskristallen op het venster van de CCD-chip. Dit droogmiddel zorgt ervoor dat het dauwpunt van de opgesloten lucht steeds lager is dan -20°C.
het uiterst rechtse dekseltje is van plexiglas of transparante kunststof zodat wij de kleur-toestand van ons droogmiddel steeds kunnen zien.
